АНАЛИТИЧЕСКОЕ И ВСПОМОГАТЕЛЬНОЕ ОБОРУДОВАНИЕ Маршрутизатор сбора данных МСД-1 Маршрутизатор сбора данных МСД-1 обеспечивает передачу данных между персональным компьютером (по локальной сети
со скоростью 10Мбит/с) и СУРГ 1.000 Ех, ДИД 1.000 Ех (по информационным линиям с использованием интерфейса RS485).
Принцип действия — работа по локальной сети 10Мбит/с TCP/IP и проводной паре RS485.
Технические характеристики
ФУНКЦИИ:
сигнализация о работе системы связи (световая, формирование сообщений на жидкокристалличе-ском экране);
поддержание связи между персональным компьтером и
самодиагностика исправности прибора.

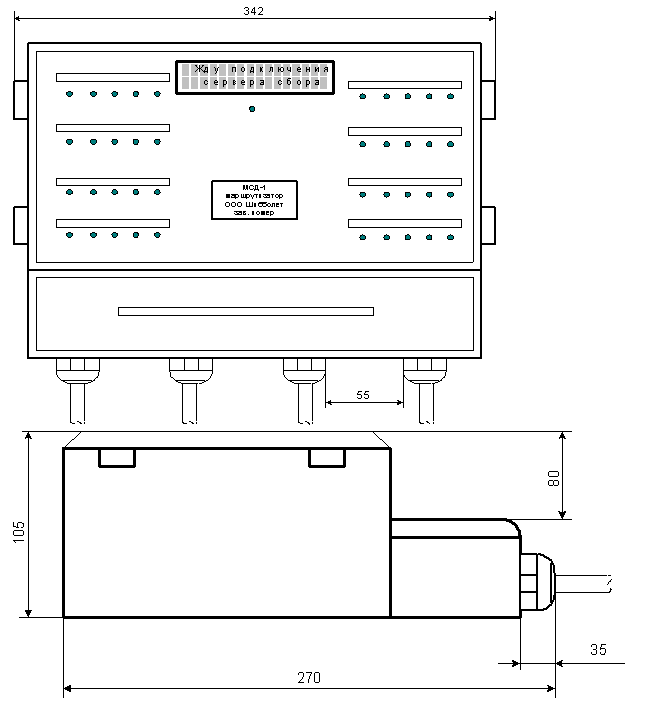

СОСТАВ ПРИБОРА: блок маршрутизатора сбора данных;
РЕЖИМ РАБОТЫ: автономный (световая сигнализация, жидкокристаллический дисплей);
ПАРАМЕТРЫ И ХАРАКТЕРИСТИКИ:
- Напряжение и частота питающей сети: не более 220В, 50Гц
- Допустимые колебания напряжения: 187…242В
- Потребляемая мощность от сети: 10 ВА
- Время установления рабочего режима: не более 1 минуты
- Индикация: встроенный ЖКИ дисплей, светодиоды
- Сетевой адаптер: 10BaseT Ethernet
- Способ подключения к локальной сети: разъем RJ45
- Интерфейс работы с СУРГ 1.000: интерфейс RS485
Параметры линий связи с СУРГ 1.000:
- Общее сопротивление двухпроводной линии связи: не более 1кОм
- Емкость линии связи: не более 0,24мкФ
Параметры окружающего воздуха при эксплуатации:
- Температура: +5..+50°С
- Относительная влажность: до 95 % (при 35°С)
- Степень защиты оболочек от воздействия пыли и воды: IP54
- Средний срок службы: более 12 лет
ДОСТОИНСТВА: Связь между СУРГ 1.000 Ех и МСД может осуществляться по двухпроводным линиям на расстояние до 10 км;
|
