Расходомер газа массовый СУРГ 1.000

Расходомер газа массовый  СУРГ 1.000 обеспечивает непрерывный контроль расхода газа на технологических установках, регистрацию суточного, недельного и месячного расхода на едином диспетчерском пункте и непосредственно в операторной.

Принцин действия расходомера – термоанемометрический.

Это изделие уже установлено и успешно эксплуатируется на предприятиях

• Диапазон измерения скоростей потока газа: от 0,1 м/с до 30 м/с в стандартных условиях, что соответствует для трубы диаметром 300мм расходам от 25 м³/час до 7500 м³/час.
• Погрешность измерения: ±3%, ±5% (в зависимости от диапазона)
• Для измерения распределения скоростей потока по сечению модуль измерительный выполняется в многосенсорном варианте, количество сенсоров: от одного до четырех.
• Температура рабочей среды: от -30°С до +150°С
• Температура окружающей среды: от -40°С до +50°С (для модуля измерительного)
• Максимальное рабочее давление газа в трубопроводе: до 16 кгс/см² (1.6МПа)
• Площадь перекрытия внутреннего сечения трубы чувствительным элементом датчика: не более 10 см² , для многосенсорного модуля площадь перекрытия зависит от количества установленных сенсоров.
• Прибор позволяет отображать на дисплее: текущий объемный и массовый расход, температуру газа, а также архив суммарного учета данных (объем суточного сброса (до 32 суток), помесячный (до 3-х месяцев)), объем залповых сбросов, отключение электроэнергии.
• Выходной сигнал: 4 -20 мА, интерфейсы RS485 или RS232 с поддержкой протокола Modbus.
• Питание: 220В (перем); 20 ВА(макс)
• Степень защиты: модуля измерительного: IP 65; блока питания и регистрации (КВУ): IP 54.
• Встроенное програмное обеспечение:
• Программное обеспечение SURG, версия 6.1, расходомера газа массового СУРГ 1.000 предназначено для выполнения следующих функций:
• - вычисление массового и объемного (приведенного к нормальным условиям по ГОСТ 2939 «Газы. Условия определения объема») расходов газового потока;
• - отображение результатов измерений (вычислений) и данных архивов на ЖК дисплее;
• - архивирование массового и объемного (приведённого к нормальным условиям) расхода; регистрация и архивирование событий и аварий;
• - настройка параметров функционирования расходомера газа массового СУРГ 1.000.
• Программное обеспечение является неотъемлемой частью средства измерения СУРГ 1.000 или его модификаций и не предназначено для распространения и/или установки конечными пользователями расходомеров СУРГ 1.000.
• Стоимость программного обеспечения включена в стоимость расходомера газа массового СУРГ 1.000.
• Файл  "Руководство оператора.pdf" содержит  информацию о работе со встроенным ПО, включая информацию о доступе в систему визуализации, навигации в ней, правилах работы с объектами интерфейса пользователя и просмотра архивов.

		Для измерения расходов газа и воздуха приборы применяются предприятиями \\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\"Росатома"\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\, исполнение 3Н.

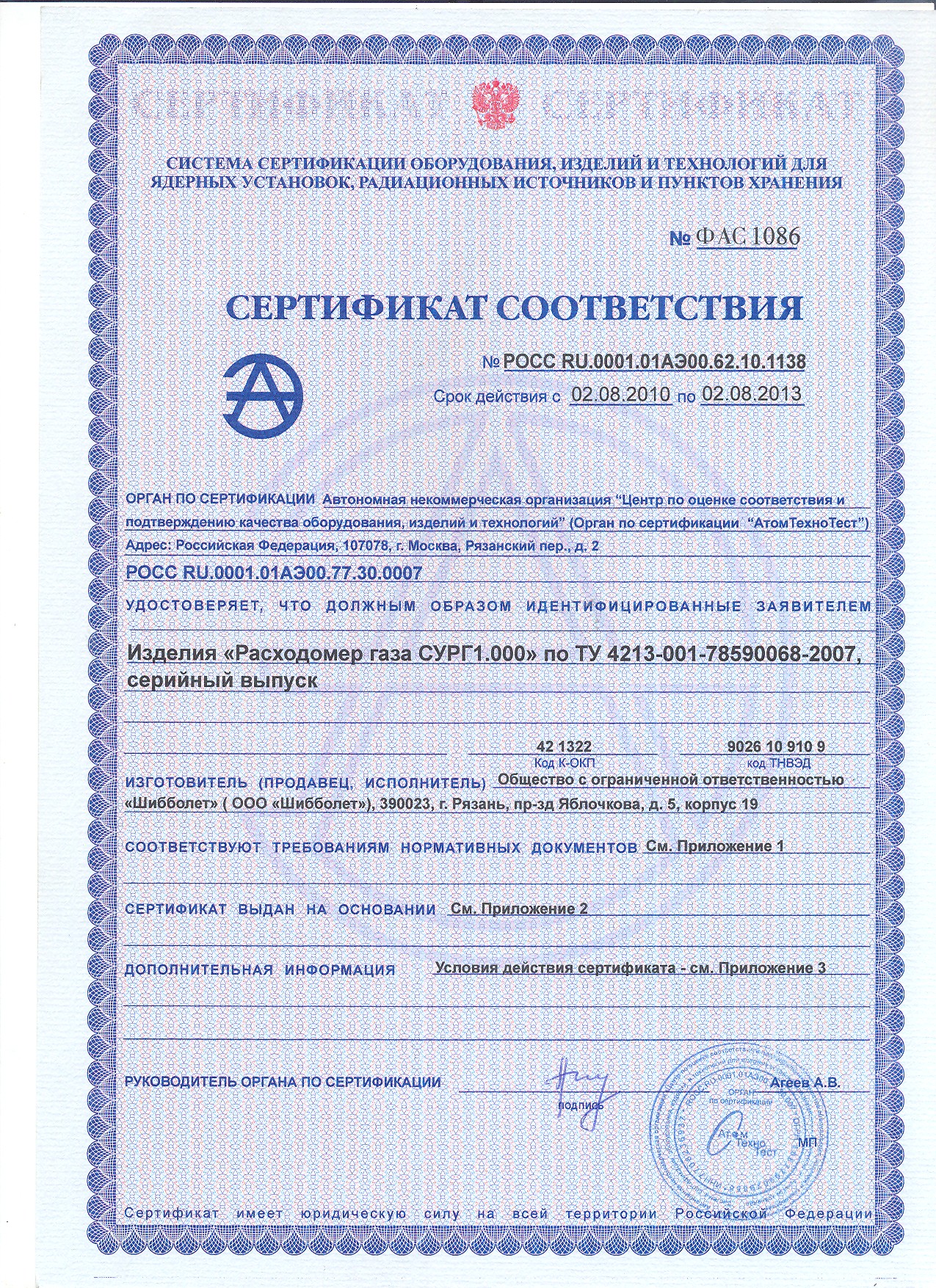

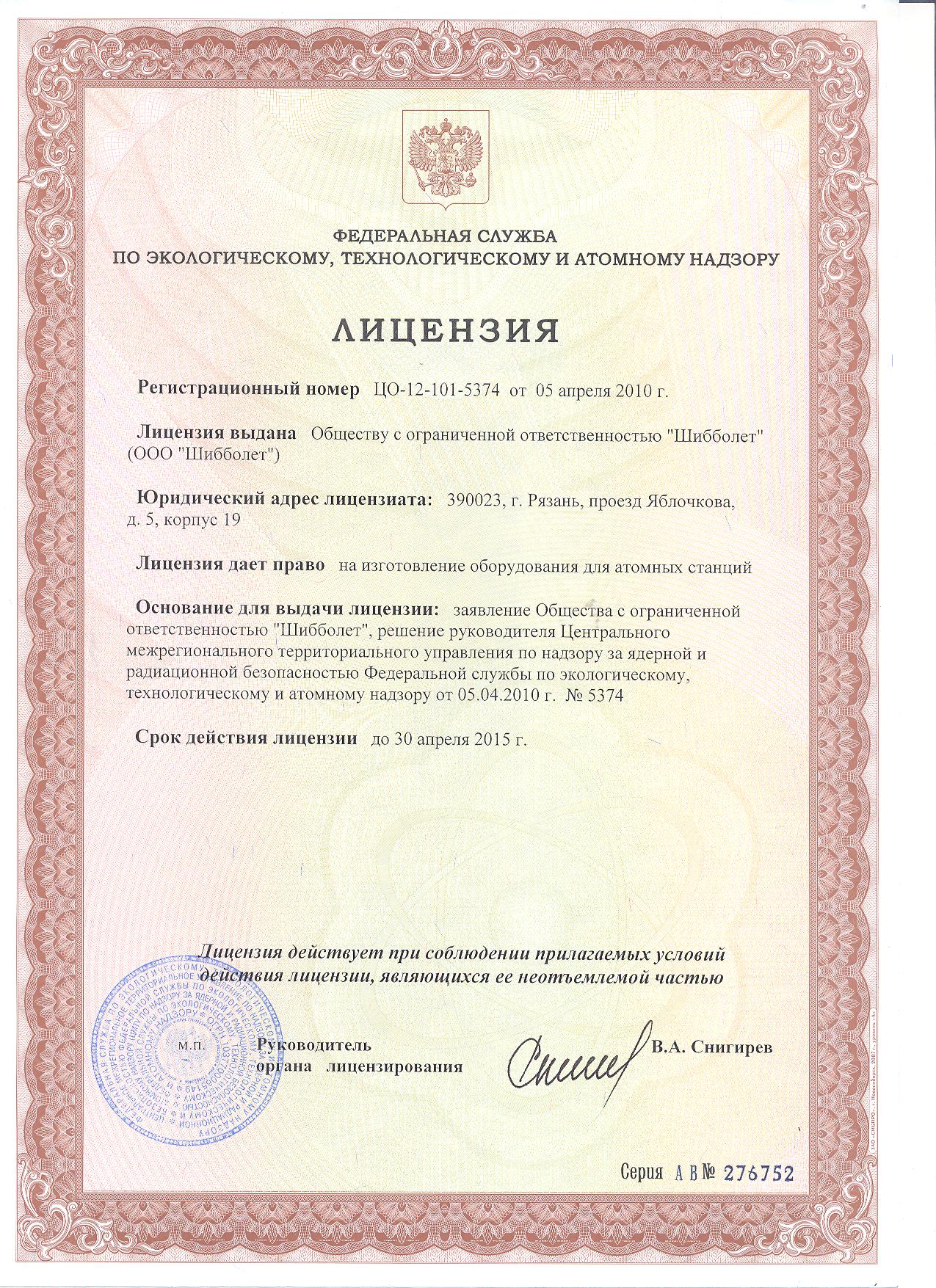

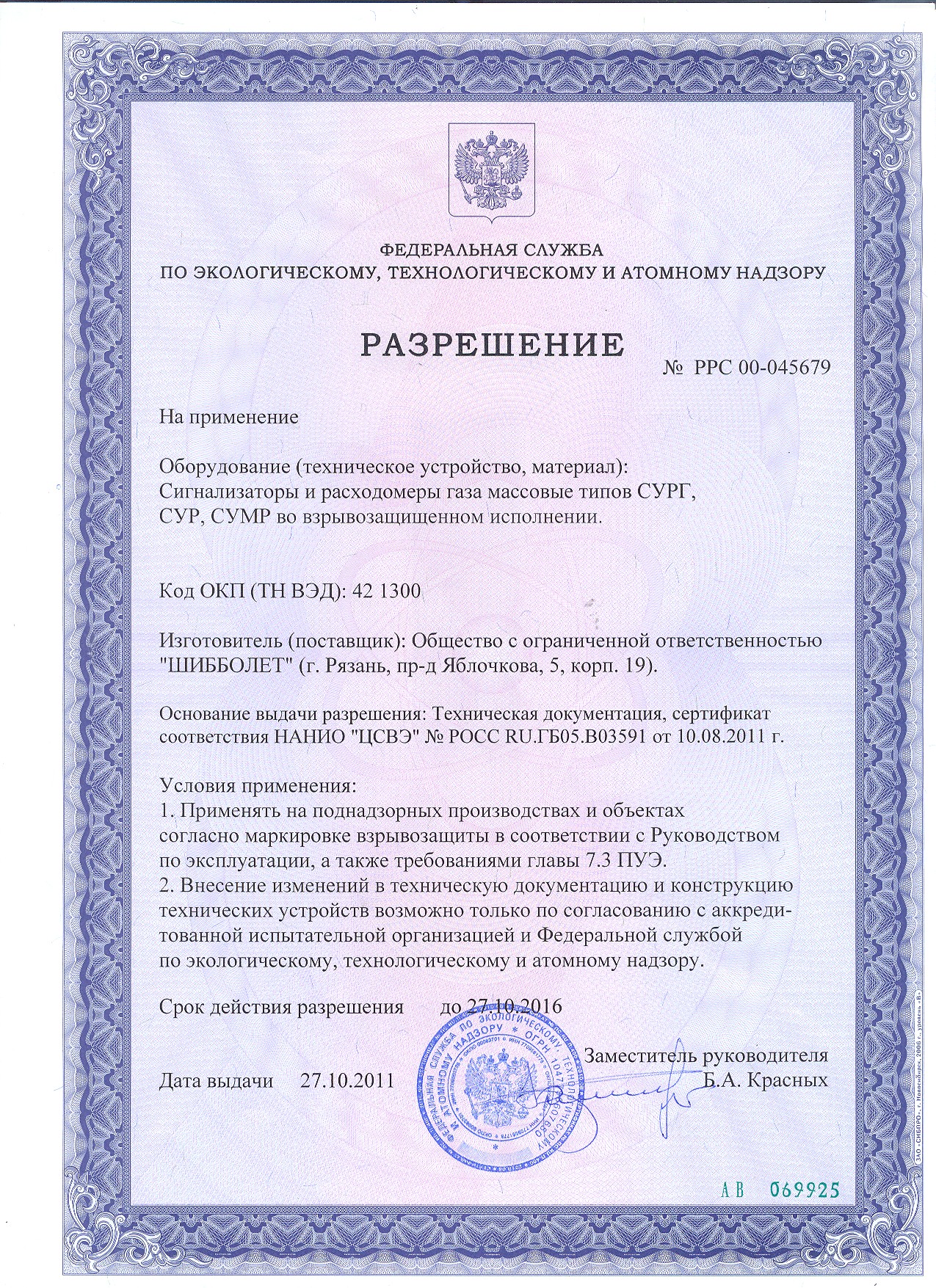

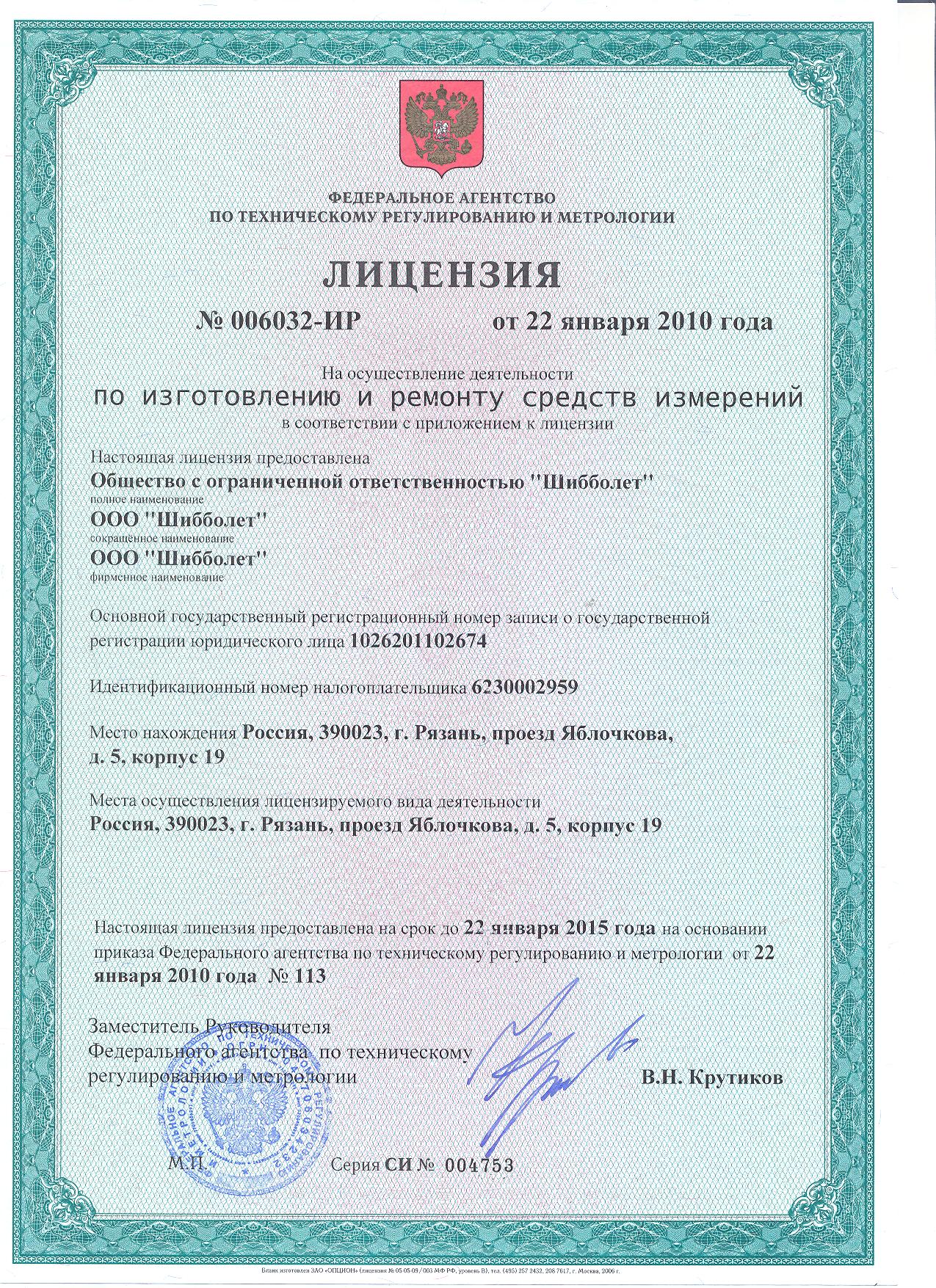

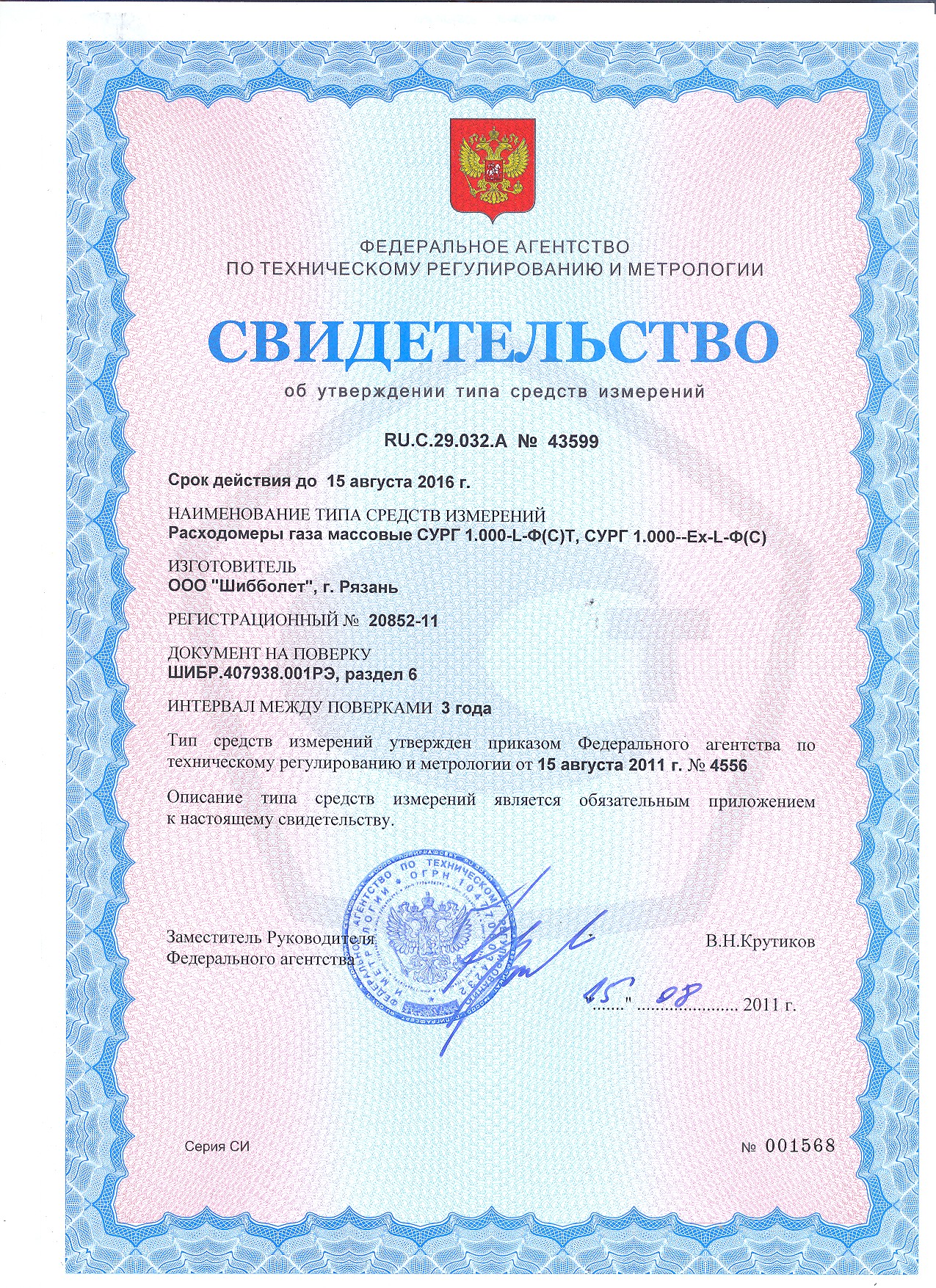

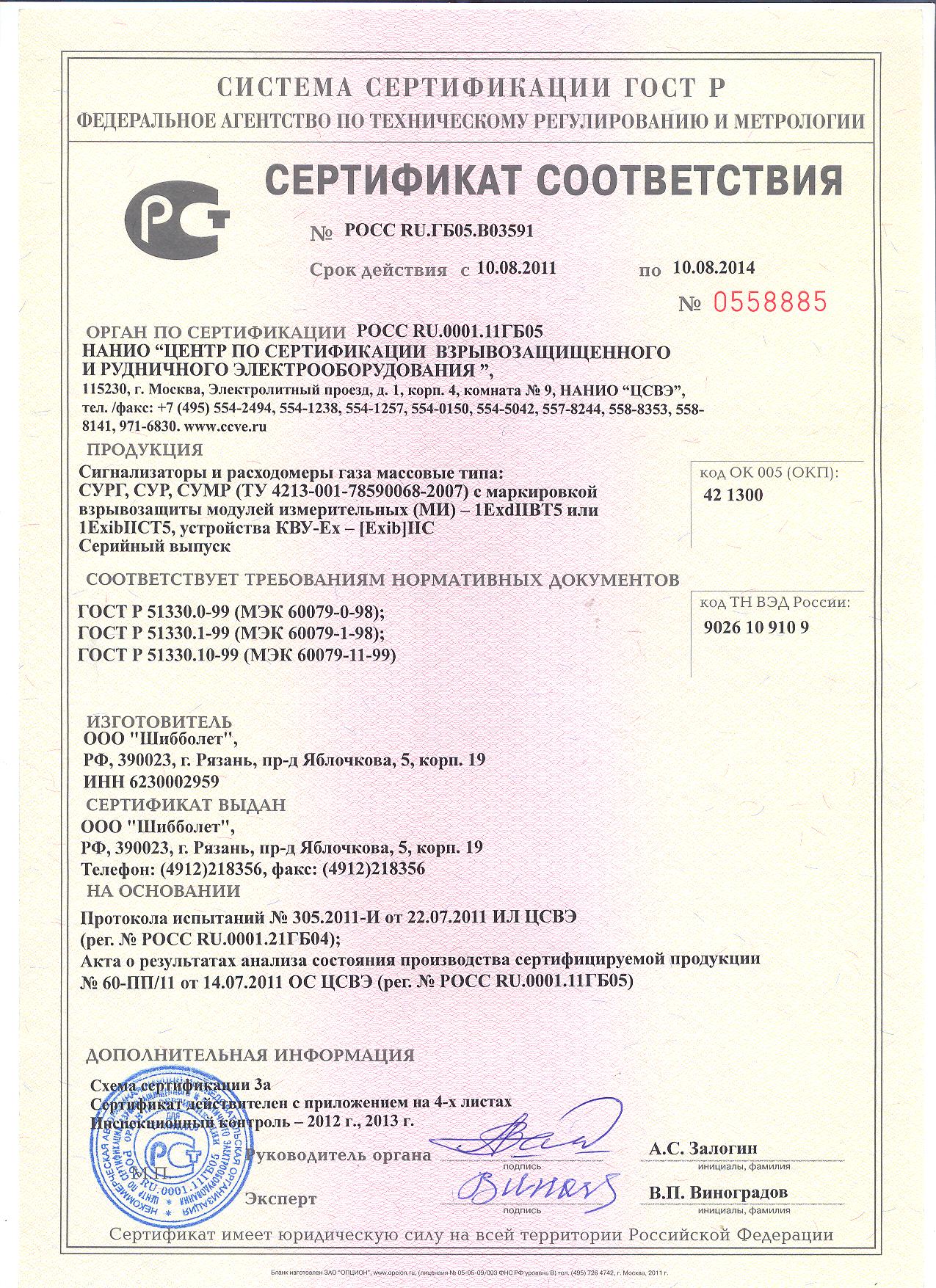

Руководство по эксплуатации (pdf, 1,562 КБ) Сертификат соответствия АтомТехноТест (jpg, 1,342 КБ) Описание протокола Modbus RTU (zip, 20 КБ) Сертификат соответствия по взрывозащите (jpg, 546 КБ) Руководство оператора программного обеспечение SURG версия 6.1 (pdf, 3,775 КБ) Разрешение на применение (jpg, 1,098 КБ) Сертификат об утверждении типа средств измерений (jpg, 1,209 КБ) Лицензия по изготовлению и ремонту средств измерений (jpg, 883 КБ) Лицензия на изготовление оборудования для атомных станций (jpg, 617 КБ) Пересчет коэффициентов СУРГ (zip, 2,555 КБ)

Для заказа этого изделия необходимо на каждое изделие заполнить опросный лист! Скачать бланк опросного листа. Скачать пример заполнения опросного листа.
