Дистанционный инфракрасный детектор углеводородных газов многотрассовый ДИД-МТ 1.000 – Ех.

Дистанционный инфракрасный детектор углеводородных газов многотрассовый  ДИД-МТ 1.000 – Ех обеспечивает непрерывный контроль довзрывных концентраций углеводородных газов (УВГ) на больших пространствах (до 7500 м2) технологических установок, регистрацию суточных, недельных и месячных выбросов УВГ на едином диспетчерском пункте и непосредственно в операторной.

Принцип действия – измерение поглощения инфракрасного (ИК) излучения в УВГ на двух длинах волн на трассе его распространения от излучателя до уголкового отражателя и обратно к приемнику при сканировании луча ИК излучения в выбранной плоскости.

Об этом изделии можно почитать статью "Приборы и системы. Управление контроль, диагностика. 2003. № 6."

• Диапазон измерения концентраций УВГ: 1 – 50 НПВ´м
• (для трассы длиной 50 м диапазон измерения в НПВ×м соответствует   0.01 – 0.5 НПВ)
• Погрешность измерения: ±5%
• Температура окружающей среды: от -40˚С до +70˚С
• Длина трассы измерения (двойной проход излучения): 10 – 50 м
• Количество измерительных трасс: до 20
• Цикл "перемещение луча - измерение" для одной трассы: не более 10 сек
• Состав прибора: модуль излучателя-приемника (МИП), контрольно-вычислительное устройство (КВУ), набор уголковых отражателей, барьеры безопасности (ББ), блок питания (БП)
• Выходной сигнал: 4 -20 мА и интерфейс RS232, RS485
• Питание: 220В, 50 Гц;  10 ВА(макс)
• Степень защиты: МИ и МП: IP 54;   КВУ и БП: IP 44

Прибор устойчив к воздействию относительной влажности окружающего воздуха  95 ±3% при  +35˚С.

Прибор позволяет отображать на дисплее текущую концентрацию УВГ в реальном масштабе времени для каждой измерительной трассы с выдачей светозвуковой сигнализации о превышении пороговой концентрации УВГ, а также архив  данных по количеству выбросов в сутки (до 32 суток), в месяц (до 3-х месяцев), по максимальной концентрации УВГ в каждом выбросе и его длительности, по отключению электроэнергии и по перекрытию измерительных трасс.

Взрывозащита  - 1ЕхibIIAТ4.

Прибор ДИД-МТ 1.000-Ех не имеет аналогов в РФ и за рубежом.

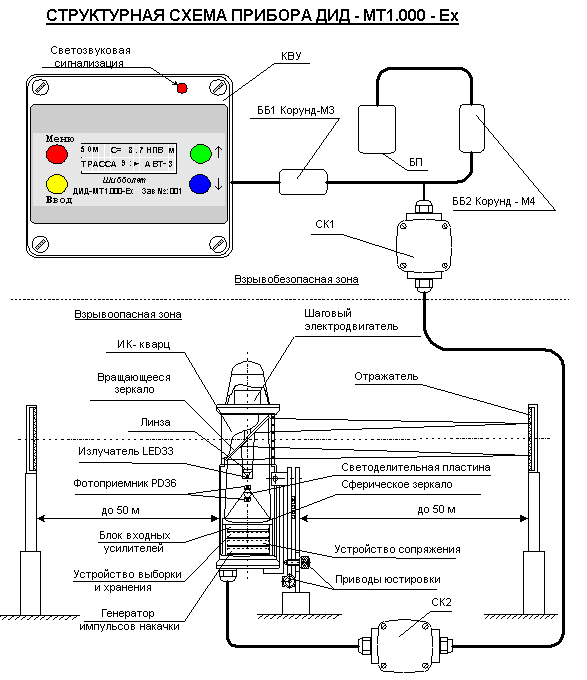

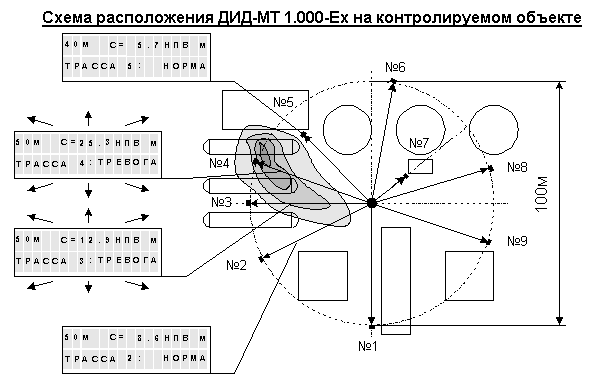

Структурная схема прибора (gif, 14 КБ) Схема расположения прибора на контролируемом объекте (gif, 10 КБ)
